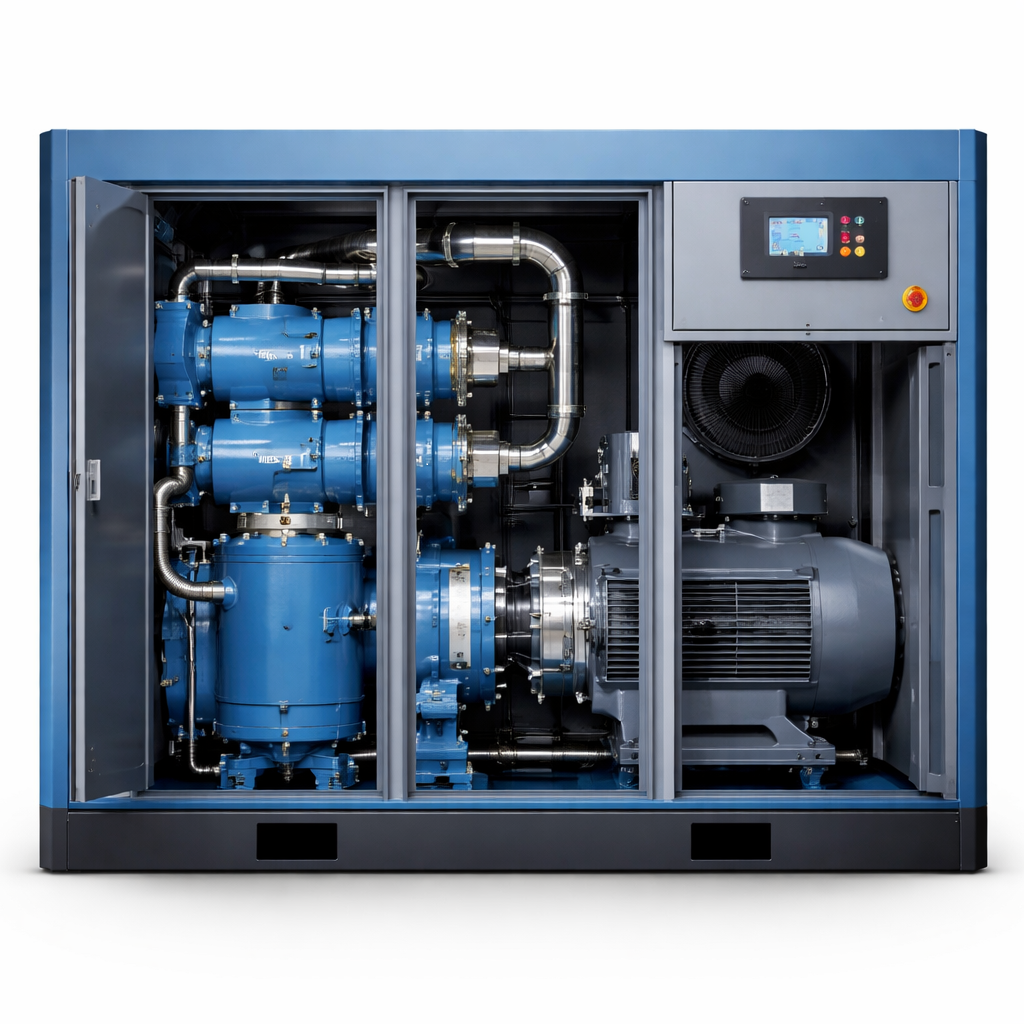

Двухступенчатые винтовые компрессоры
Двухступенчатые винтовые компрессоры — установки для сжатия воздуха (или другого газа), в которой процесс сжатия разделён на два последовательных этапа. В отличие от одноступенчатых моделей, где воздух сжимается сразу до конечного давления, здесь:
- На первой ступени воздух сжимается до промежуточного давления (например, до 4–6 бар).
- Затем он охлаждается в промежуточном теплообменнике (интеркулере).
- На второй ступени воздух дожимается до требуемого конечного давления (8–10 бар и выше).
Такое разделение снижает нагрев воздуха и нагрузку на механизмы, повышая эффективность и ресурс оборудования.
Как работает: пошаговый разбор
- Впуск и первое сжатие.
Воздух через фильтр поступает в камеру первой ступени. Винтовая пара сжимает его до промежуточного давления. - Промежуточное охлаждение.
Сжатый воздух проходит через интеркулер — теплообменник, где охлаждается за счёт воздуха или воды. Это снижает температуру и удаляет часть влаги. - Второе сжатие.
Охлаждённый воздух поступает в камеру второй ступени. Вторая винтовая пара дожимает его до конечного давления. - Выпуск.
Сжатый и охлаждённый воздух направляется в ресивер или к потребителям.
Ключевые компоненты
- камеры сжатия (первая и вторая ступени) — места, где происходит сжатие;
- интеркулер — теплообменник для охлаждения воздуха между ступенями;
- винтовые пары — рабочие элементы, сжимающие воздух;
- впускной и выпускной клапаны — регулируют потоки воздуха;
- система охлаждения (вентиляторы, радиаторы, насосы) — поддерживает температурный режим;
- фильтры — очищают воздух на входе и выходе;
- ресивер — накопитель сжатого воздуха;
- автоматика (датчики, реле, контроллер) — контролирует давление, температуру, циклы работы.
Преимущества
- Высокая эффективность. Разделение сжатия на две ступени с охлаждением снижает энергозатраты на 20–50% по сравнению с одноступенчатыми аналогами.
- Меньший нагрев. Промежуточное охлаждение предотвращает перегрев воздуха и деталей.
- Долгий срок службы. Сниженная тепловая нагрузка уменьшает износ компонентов.
- Стабильное давление. Плавная подача сжатого воздуха без пульсаций.
- Большая производительность. При той же мощности двигателя выдаёт на 15–25% больше воздуха.
- Тише работа. Меньшие обороты и охлаждение снижают шум.
- Универсальность.. Подходит для непрерывного режима и высоких нагрузок.
Недостатки
- Более высокая цена. Конструкция сложнее, чем у одноступенчатых, поэтому стоимость выше.
- Большее число узлов. Дополнительные камеры, теплообменники, клапаны требуют обслуживания.
- Габариты и вес. Занимают больше места, менее портативны.
- Сложность ремонта. Требуется квалифицированный сервис.
- Ограниченная мобильность.
Двухступенчатые компрессоры — это оптимальный выбор для промышленного и коммерческого применения, где важны:
- высокая производительность;
- энергоэффективность;
- надёжность при непрерывной работе;
- стабильное давление.
Их ключевые преимущества — значительная экономия энергии по сравнению с одноступенчатыми компрессорами, долгий срок службы и сниженный нагрев. Недостатки — более высокая цена и сложность конструкции — окупаются за счёт:
- снижения эксплуатационных затрат;
- уменьшения частоты ремонтов;
- возможности работать в тяжёлых режимах.
ООО «Арткарс» осуществляет поставки, ремонт и пуско-наладочные работы двухступенчатых винтовых компрессоров ведущих производителей Almig, Atlas Copco, Berg, Exelute, ET, Lupomat и многих других.
Все цены рассчитываются индивидуально, предоставим коммерческое предложение по запросу. Запросить КП
